زاوية ديجيتال لقياس اللحام 0-20 مم اكيود ACCUD

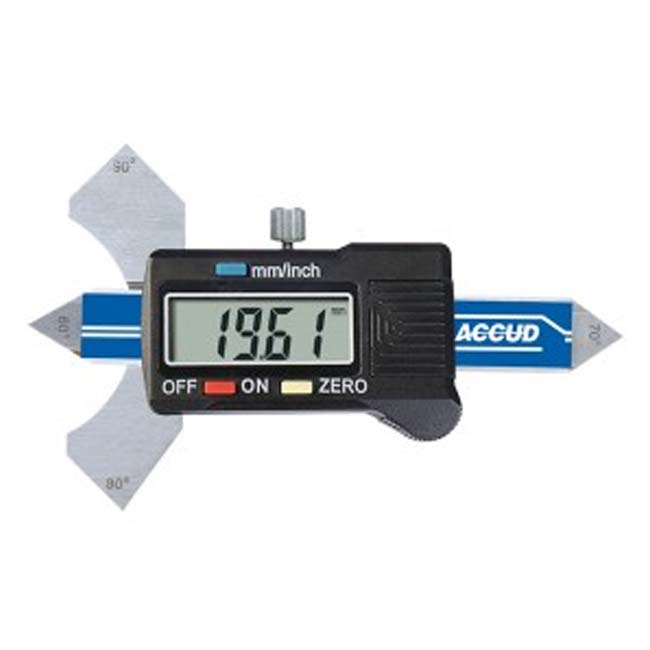

زاوية قياس اللحام الرقمية (Digital Welding Gauge) من ACCUD موديل 970-010-11 هي أداة إلكترونية دقيقة تُستخدم لقياس واختبار أبعاد درزة اللحام وفتحات الشطف بسرعة وسهولة عبر شاشة شاشات عرض LCD رقمية.

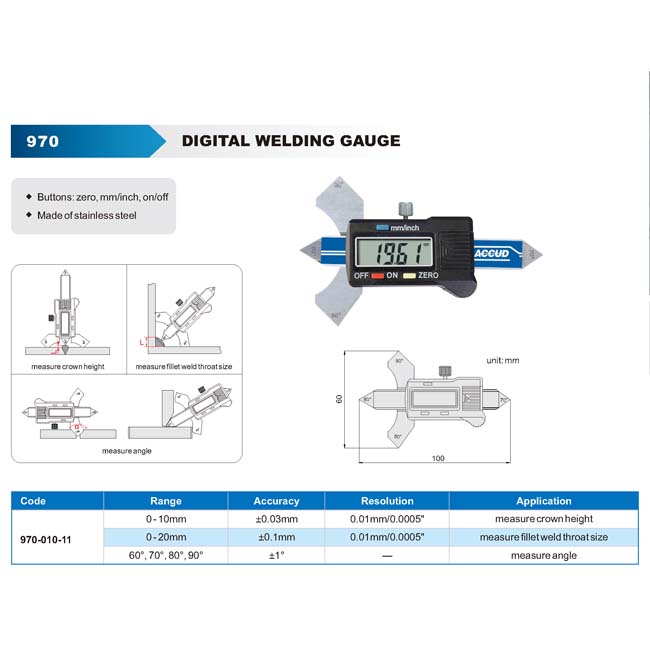

المواصفات الفنية

• كود الموديل: 970-010-11

• نطاق قياس ارتفاع اللحام (Crown Height): 0 – 20 مم / 0 – 0.8 بوصة

• نطاق قياس سمك اللحام الزاوي (Fillet Throat Size): 0 – 20 مم / 0 – 0.8 بوصة

• دقة العرض (Resolution): 0.01 مم / 0.0005 بوصة

• دقة القياس (Accuracy): ±0.03 مم

• زوايا التجهيز والشطُف (Bevel Angle): 60°، 70°، 80°، 90°

• المادة والتشطيب: هيكل مصنوع من الصلب المقاوم للصدأ (Stainless Steel).

• الطاقة: يعمل ببطارية زر رقمية (CR2032).

المزايا

• قراءة إلكترونية دقيقة: شاشة LCD تعطي قراءة مباشرة وفورية تلغي احتمالية أخطاء القراءة البشرية مقارنة بالمقاييس الميكانيكية.

• التحويل بين الوحدات: زر تحويل سريع بين المليمتر والبوصة (mm/inch).

• إعادة الضبط: ميزة التصفير (Zeroing) في أي نقطة لتسهيل القياسات التفاضلية والمقارنة.

• تثبيت القراءة: يحتوي على برغي تثبيت لتأمين المؤشر والأبعاد عند أخذ القياسات في الأماكن ذات الرؤية المحدودة.

مجالات الاستخدام

• فحص أبعاد جودة وصلات اللحام والارتفاعات في المنشآت الهيكلية ومشاريع الأنابيب.

• قياس سمك مقطع اللحام الزاوي (Fillet weld throat thickness).

• اختبار وزوايا تجهيز حواف الألواح قبل البدء بعملية اللحام (Bevel Angle Inspection).

• مراقبة واختبار الجودة (QA/QC) لدى مفتشي اللحام والمهندسين في المصانع وورش التصنيع الميكانيكي.

طريقة الاستخدام والملاحظات

• طريقة القياس: يتم اختيار الزاوية المناسبة أو وضع القاعدة على السطح المعدني مستوياً، ثم تحريك الساق الرقمية لتلامس قمة اللحام وقراءة النتيجة على الشاشة.

• العناية: احرص على مسح الأداة جافاً من الشحوم وغبار اللحام، وتجنب تعرض الجزء الإلكتروني للماء أو الحرارة المباشرة.

• إيقاف التشغيل: تحتوي الأداة على ميزة الإيقاف التلقائي للحفاظ على عمر البطارية، كما يُفضل إزالة البطارية في حال عدم الاستخدام لفترات طويلة.
