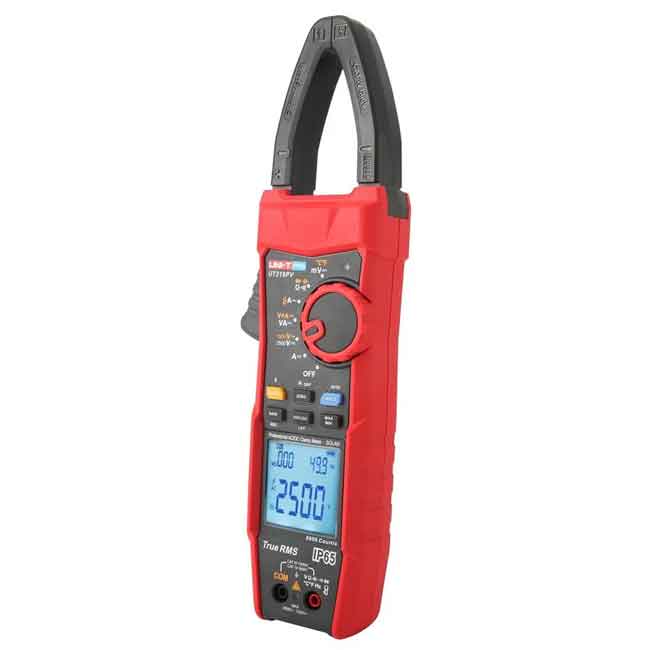

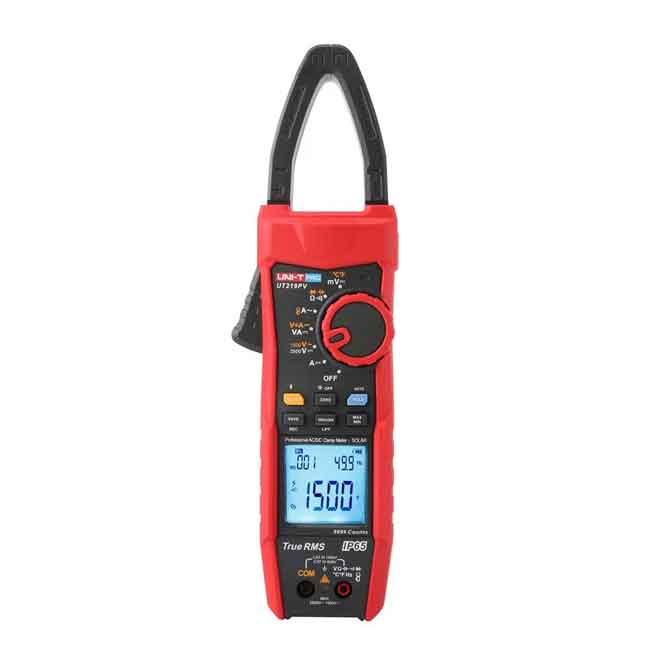

كلامب امبير يوني تي 1000 امبير-AC-DC فولت موديل UNI-T UT219PV

المواصفات الفنيه :

مِقياس قبضي (clamp meter) رقمي متطور لقياس الجهد، التيار، وغيرها من القيم الكهربائية، مصمَّم خصيصًا للعمل في بيئات الفولتية العالية، خصوصًا الأنظمة الفوتوفولتية (الطاقة الشمسية).

يدعم الجهاز وظائف مثل: الجهد AC/DC، التيار AC/DC، القدرة (Power) في DC، المقاومة، السعة، الدايود، الاستمرارية، والحرارة، بالإضافة إلى خاصية البلوتوث لتخزين ونقل البيانات إلى الهاتف الذكي.

طوات استخدام UT219PV في بعض القياسات الشائعة:

1. قياس التيار (AC أو DC) باستخدام الفك

• تأكّد أن مفتاح التشغيل (rotary switch) على وضع قياس التيار (عادة يُكتَب “A” أو “mA/A”).

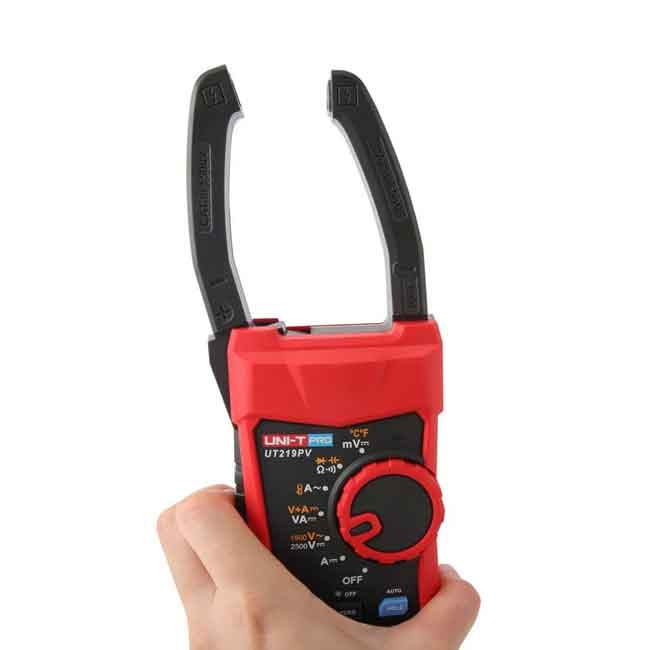

• افتح الفك وضع السلك المفرد الذي تريد قياس التيار عليه داخل الفك، ثم أغلِقه حول السلك.

• الجهاز سيعرض قراءة التيار.

• إذا كان هناك انحراف (offset) في القراءة، استخدم زر ZERO لمعادلة الصفر.

• تنويه: لا تضع أكثر من سلك داخل الفك في آنٍ واحد، لأن ذلك يؤدي إلى قراءة خاطئة.

2. قياس الجهد (DC أو AC)

• أدخل المجس الأحمر في مدخل “V” والأسود في “COM”.

• حوّل مفتاح الدوران إلى وضع الجهد (V).

• استخدم زر SELECT للتبديل بين الجهد DC أو AC.

• المس بين نقطتين في الدائرة (كما تفعل مع أي فولت متر).

• إذا يوجد تشويش أو توافقيات عالية، يمكن استخدام الفلتر (LPF) لتصفية الترددات العالية والحصول على قراءة أنقى.

3. قياس المقاومة، السعة، الدايود، الاستمرارية

• حوّل المفتاح إلى وضع المقاومة (Ω) أو السعة (CAP) أو اختبار الدايود أو الاستمرارية.

• تأكّد أن الدائرة مفصولة (لا يوجد جهد).

• استخدم المجسات للتلامس مع النقطتين المطلوبتين.

• في وضع الاستمرارية، إذا المقاومة صغيرة جدًا، قد تسمع صوت تنبيه.

4. قياس الحرارة

• استخدم مسبار حرارة من النوع K، وصِله بالمدخل المخصص.

• حوّل المفتاح إلى وضع الحرارة (TEMP).

• حينئذ ستظهر درجة الحرارة على الشاشة بالـ °C أو °F.

5. حساب القدرة في الحالة DC

• إذا كنت تقيس جهدًا والتيار في DC، يمكنك استخدام الجهاز لحساب القدرة (P = V × I).

• تأكد أن القيم ضمن النطاق المسموح به.

6. استخدام البلوتوث وتخزين البيانات

• شغِّل وظيفة البلوتوث (عادة بالضغط الطويل على زر SELECT أو من القائمة).

• افتح تطبيق UNI-T Smart Measure على الهاتف الذكي، وابحث عن الجهاز لعمل الاقتران (Pair).

• بعد الربط يمكنك مشاهدة القياسات مباشرة، تخزينها، تصديرها، والتحكم عن بُعد.

• ملاحظة: أثناء تشغيل البلوتوث، قد يُعطَّل خاصية الإيقاف التلقائي (Auto-off) للجهاز.
