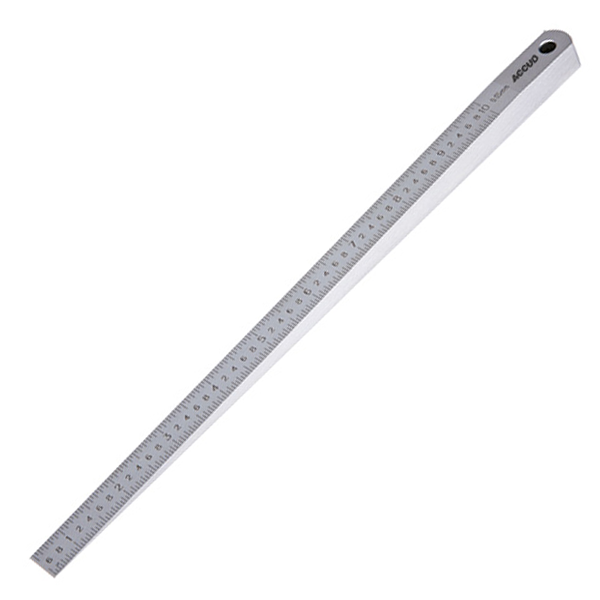

مسطرة مدرجة تيبار جادج 0.2/4 مم اكيود ACCUD

مسطرة قياس الفجوات المخروطية (Taper Gauge) من ACCUD موديل 961-004-05 هي أداة قياس دقيقة مصممة لقياس عرض الفجوات، الخلوصات (Gaps/Clearances)، الفتحات الضيقة، وعرض الشقوق بسهولة ودقة عالية.

المواصفات الفنية

• كود الموديل: 961-004-05

• نطاق القياس (Range): 0.2 – 4.0 مم

• دقة التدريج (Graduation): 0.05 مم

• نسبة الخطأ / التفاوت (Accuracy): ±0.05 مم

• الأبعاد: الطول الإجمالي 120 مم | العرض 12 مم | الارتفاع عند القاعدة 4.3 مم

• المادة: مصنوعة من الصلب المقاوم للصدأ (Stainless Steel) مع طلاء كروم مطفي (Satin Chrome) لمنع الانعكاس ووضوح التدريج.

المزايا

• قراءة مباشرة وسريعة: تتميز بستافات مخروطية تدريجية تسمح بالدخول في الفجوة لقراءة العرض مباشرة عند نقطة التوقف.

• وضوح ممتاز: سطح الكروم المطفي يمنع التوهج ويجعل الخطوط والأرقام محفورة بشكل واضح ومقاوم للتآكل.

• دقة عالية: تدريج بدقة 0.05 مم يضمن قياسات دقيقة للغاية في التطبيقات الميكانيكية الحساسة.

• مقاومة للصدأ: البناء المعدني الفولاذي يوفر حماية ممتازة ضد الرطوبة وعوامل الورش.

مجالات الاستخدام

• قياس خلوصات الفجوات بين الأجزاء الميكانيكية والآلات.

• فحص عرض شقوق اللحام (Weld gap inspection) قبل وبعد المعالجة.

• قياس اتساع الفتحات والشقوق الدقيقة في أعمال الخراطة والتصنيع وقوالب السكب.

• محاذاة وتضبيط الأسطح الميكانيكية في اختبارات ضبط الجودة (Quality Control).

طريقة الاستخدام والملاحظات

• طريقة القياس: يتم إدخال الطرف المنحرف للمسطرة داخل الفجوة المراد قياسها حتى تتوقف، وتُقرأ القيمة المطبوعة عند مستوى سطح الفجوة تماماً.

• تجنب القوة المفرطة: لا تقم بضغط المسطرة بالقوة داخل الفجوات الضيقة جداً لمنع تلف رأس المسطرة الدقيق أو تغيير شكل التدريج.

• العناية: احرص على مسح المسطرة بعد الاستخدام وتخزينها في مكان جاف للحفاظ على دقة الزوايا المخروطية.
