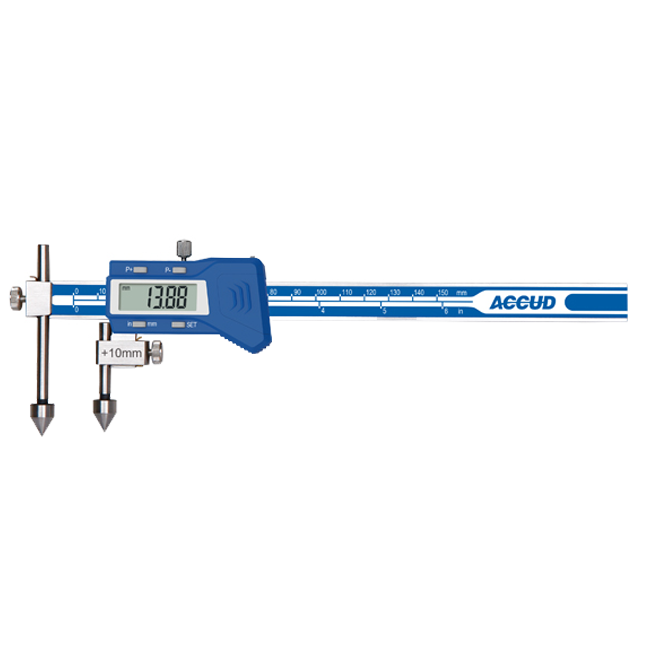

باكوليس ديجيتال اكيود فك شوكة علام 6 بوصة 150-10 مم دقة 0.01 مم ACCUD

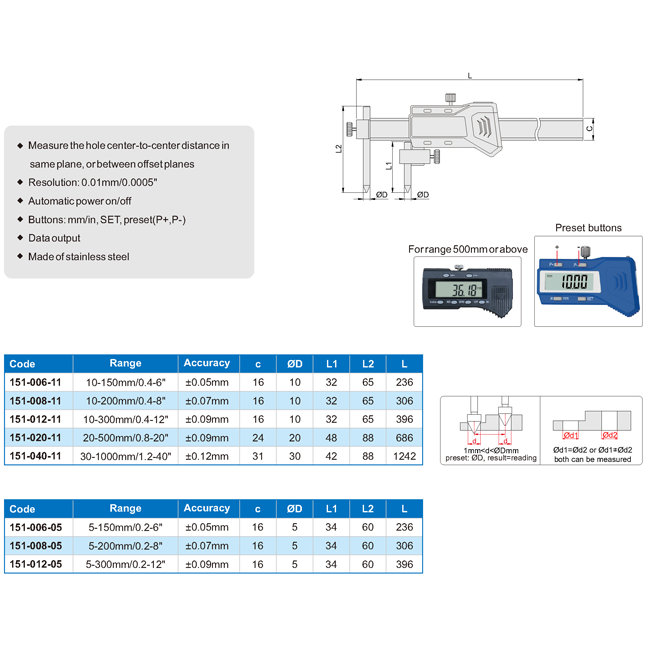

 المواصفات الفنية الأساسية

• العلامة التجارية: أكيود (ACCUD)

• الموديل / كود المنتج: 151-006-11 (سلسلة Series 151)

• مدى القياس: من 10 إلى 150 مم (من 0.4 إلى 6 بوصة) – ملاحظة: المدى يبدأ من 10 مم لتصميم الفك الخاص.

• التدريج / القرائية (Resolution): 0.01 مم (0.0005 بوصة)

• درجة الدقة (Accuracy): $\pm 0.03$ مم

• التصميم والخصائص: مزود بفكوك أو أطراف تحتوي على إبرة أو رأس علام مصنوع من الكربيد (Carbide Scriber)، مصممة خصيصاً لتعليم وخدش الخطوط والأبعاد مباشرة على أسطح المعادن والقطع المراد تشغيلها.

 المميزات والخصائص الهندسية

• رأس علام من الكربيد الصلب: الفكوك مزودة بأطراف حادة وصلبة للغاية (كربيد التنجستن) تتيح رسم خطوط دقيقة وواضحة على الأسطح المعدنية الصلبة بسهولة دون أن تتبلد حادتها بسرعة.

• شاشة رقمية ذكية: تعرض المقاس المطلوب بدقة متناهية قبل عملية التخطيط أو العلام، مما يغني عن استخدام أدوات قياس منفصلة ويضمن نقل الأبعاد بلا أخطاء.

• وظائف رقمية متعددة: تحتوي على أزرار للتشغيل والإيقاف (ON/OFF)، إعادة التصفير في أي موضع (ZERO / ABS)، والتحويل السريع بين المليمتر والبوصة (MM/IN).

• خامة التصنيع: مصنّع بالكامل من الفولاذ المقاوم للصدأ (Stainless Steel) المتين والمقاوم للتآكل لتحمل ظروف الورش والمصانع الشاقة.

1. طبيعة الاستخدام والخصائص

• الاستخدام التخصصي (التعليم والتخطيط): صُممت هذه الأداة خصيصاً للورش ومصانع التشكيل لرسم وخدش خطوط الأبعاد (Scribing/Layout) مباشرة على أسطح المعادن (كالحديد والألومنيوم والصلب) بدقة تامة، مستعيناً برؤوس حادة ومتينة مصنوعة من الكربيد الصلب.

• شاشة رقمية للضبط: تتيح لك ضبط المقاس المطلوب بدقة ميكرومترية على الشاشة الإلكترونية قبل البدء بعملية العلام، مما يلغي الحاجة لنقل المقاسات بأدوات منفصلة.

2. خطوات الاستخدام الصحيحة (للعلام والقياس)

1. التحضير والتنظيف: تأكد من نظافة سطح المعدن المراد تعليمه وتجهيزه (يوضع أحياناً طبقة من سائل العلام أو “حبر التخطيط” لتوضيح الخطوط).

2. ضبط المقاس (التصفير):

   • أغلق الفكوك تماماً واضغط على زر ZERO / ABS لتتأكد من أن الشاشة تعرض (0.00 مم).

3. تحديد البعد المطلوب:

   • افتح الفكوك وحركها حتى تعرض الشاشة الرقمية البعد أو الطول المراد رسمه بدقة تامة.

   • استخدم بكرة الضبط الدقيق (Fine Adjustment) للوصول إلى الرقم المطلوب بدقة متناهية.

   • اربط مسمار القفل (Locking Screw) جيداً لضمان عدم تحرك الفك أثناء عملية السحب والخدش.

4. عملية التخطيط (العلام):

   • سند قاعدة الباكوليس أو حافته على حافة المرجعية لقطعة العمل.

   • أمِل الأداة بزاوية خفيفة في اتجاه الحركة، واسحب الطرف المدبب (الكربيد) بلطف على سطح المعدن لترك خط رفيع وواضح بالبعد المطلوب.

3. الأزرار والوظائف الرقمية

• زر التشغيل والإيقاف (ON/OFF): لتشغيل وإطفاء الشاشة (مع خاصية الإطفاء التلقائي لحفظ البطارية).

• زر التحويل (MM/IN): للتبديل السريع بين النظام المترى والبوصة حسب الحاجة الهندسية للرسم.

• زر التصفير (ZERO / ABS): لإعادة ضبط الصفر في أي نقطة، مما يتيح لك رسم خطوط متدرجة أو مقارنة الأبعاد بسهولة.

4. إرشادات هامة للحفاظ على الأداة

• العناية برؤوس الكربيد: رغم صلابتها العالية، تجنب تعريض أطراف العلام لصدمات قوية حتى لا تتكسر أو تتثلم.

• إحكام القفل: احرص دائماً على ربط مسمار التثبيت بإحكام قبل البدء في خطوة سحب العلام حتى لا يتغير المقاس أثناء الضغط على المعدن.

• الصيانة والتخزين: امسح الأداة بقطعة قماش مزيتة خفيفاً بعد الانتهاء لحمايتها من الرطوبة، وخزنها في صندوقها الواقي المخصص.
