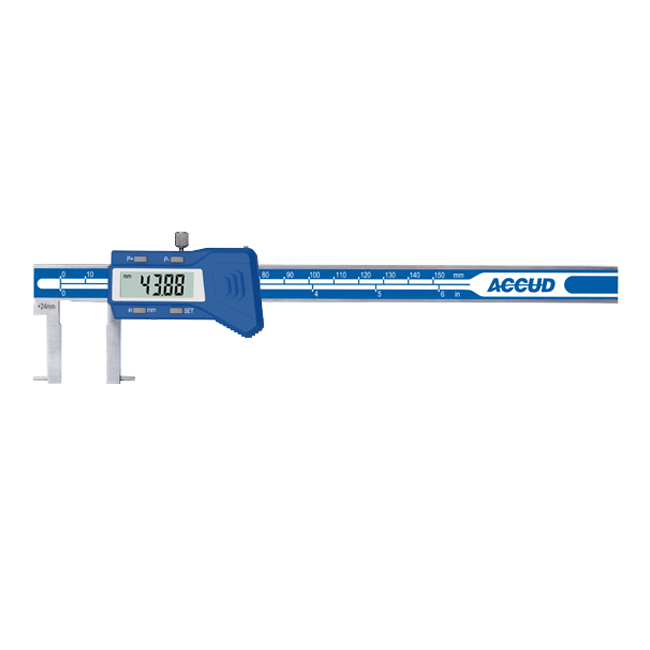

باكوليس ديجيتال 6 بوصة اكيود بفك قياس جروف داخلى بسن من 24-150 مم دقة 0.01 مم ACCUD

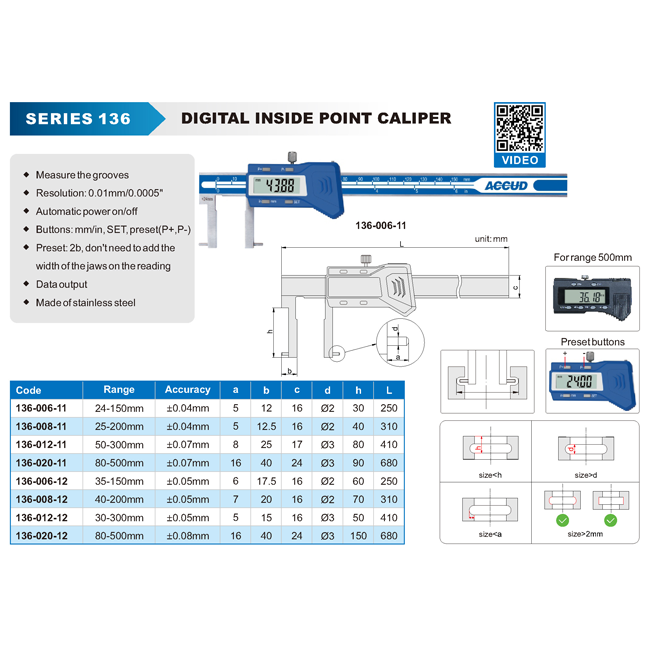

 المواصفات الفنية الأساسية

• العلامة التجارية: أكيود (ACCUD)

• الموديل / كود المنتج: 136-006-11 (سلسلة Series 136)

• مدى القياس: من 24 إلى 150 مم (من 1 إلى 6 بوصة) – ملاحظة: المدى يبدأ من 24 مم نظراً لحجم الفكوك الداخلية وتصميمها المخصص للأخاديد.

• التدريج / القرائية (Resolution): 0.01 مم (0.0005 بوصة)

• درجة الدقة (Accuracy): $\pm 0.04$ مم

• التصميم والخصائص: مزود بفكوك علوية بارزة وذات أطراف دقيقة أو مسننة مصممة خصيصاً للوصول إلى الجروف الداخلية (Internal Grooves)، مجاري الحلقات الدائرية (Snap Ring Grooves)، أو التجاويف الداخلية الضيقة.

 المميزات والخصائص الهندسية

• شاشة رقمية ذكية: تعرض القريقة الفورية بوضوح تام، مما يلغي أي أخطاء بشرية محتملة في قراءة القياسات الداخلية الدقيقة.

• وظائف رقمية متعددة: تشمل أزرار للتشغيل والإيقاف (ON/OFF)، تصفير الشاشة في أي موضع (ZERO / ABS)، والتحويل السريع بين الوحدات المترية والبوصة (MM/IN).

• خامة التصنيع: مصنّع بالكامل من الفولاذ المقاوم للصدأ (Stainless Steel) المتين والمقاوم للتآكل، لضمان أعلى مستويات الاعتمادية في بيئات التشغيل والورش.

• دقة النفاذ للتجاويف: تصميم الفكوك الفرعي يتيح للمستخدم قياس أعراض ومواقع المجاري الداخلية بدقة فائقة التي تعجز عنها الفكوك الداخلية العادية.

 دليل الاستخدام السريع

1. التحضير والتنظيف: تأكد من نظافة أطراف الفكوك العلوية المتخصصة وخلوها من الأتربة أو الرايش المعدني.

2. التصفير (Zeroing): على الرغم من أن هذا الموديل يبدأ قياسه الداخلي من 24 مم، يمكنك استخدام وضع المقارنة والتصفير عند الحاجة بضبط الشاشة على الصفر حسب متطلبات القياس.

3. وضع القياس: أدخل الفكوك العلوية بحذر داخل التجويف أو المجرى الداخلي المراد قياسه.

4. الضبط والقراءة: افتح الفكوك برفق حتى تلامس الأطراف جدران المجرى الداخلي بدقة، واستخدم بكرة الضبط الدقيق إن وجدت للوصول إلى أقصى نقطة تلامس، ثم اقرأ القيمة المباشرة من الشاشة الرقمية.

1. طبيعة الاستخدام والخصائص

• الاستخدام التخصصي: صُممت الفكوك العلوية لهذا الموديل بأطراف دقيقة وخارجية التوجيه خصيصاً لقياس الأعراض، والمجاري، والحلقات الداخلية (Internal Grooves & Snap Ring Grooves) أو التجاويف الضيقة والعميقة داخل الثقوب والأنابيب.

• نطاق القياس: يبدأ القياس الفعلي من 24 مم وحتى 150 مم، نظراً لأن تصميم الفكوك يتطلب مساحة ابتدائية لدخولها داخل التجويف.

2. خطوات القياس الصحيحة

1. التحضير والتنظيف: تأكد من نظافة أطراف الفكوك العلوية وخلوها التام من أي برادة معدنية أو أتربة لضمان دقة التلامس مع جدران المجرى الداخلي.

2. إدخال الفكوك بحذر:

   • أدخل الأطراف العلوية بحذر داخل الثقوب أو الأنابيب وصولاً إلى المجرى أو الجروف الداخلية المراد قياسها.

3. الضبط والتوسيع:

   • افتح الفكوك ببطء حتى تلامس الأطراف الدقيقة جدران المجرى الداخلي من الداخل إلى الخارج.

   • استخدم بكرة الضبط الدقيق (Fine Adjustment) بلطف شديد للوصول إلى وضع التلامس المثالي دون ضغط مفرط قد يؤدي إلى انحناء أو تآكل الأطراف الدقيقة.

4. التثبيت والقراءة:

   • اقرأ القيمة الفورية المعروضة على الشاشة الرقمية بوضوح تام.

   • اربط مسمار التثبيت (Locking Screw) برفق إذا احتجت إلى تثبيت المقاس وقراءته خارج قطعة العمل.

3. الأزرار والوظائف الرقمية

• زر التشغيل والإيقاف (ON/OFF): لتشغيل الشاشة أو إطفائها (مع خاصية الإطفاء التلقائي للحفاظ على البطارية).

• زر التحويل (MM/IN): للتبديل الفوري والسريع بين وحدة المليمتر والبوصة.

• زر التصفير (ZERO / ABS): لإعادة ضبط الشاشة على الصفر في أي نقطة، وهو ممتاز للمقارنات السريعة بين قطع العمل المتعددة.

4. إرشادات هامة للحفاظ على الأداة

• حماية الأطراف الحساسة: فكوك قياس الجروف الداخلية مصممة بأطراف رفيعة للغاية؛ تجنب تماماً استخدامها في أي أعمال قياس خارجية خشنة أو ضغط عالي لحمايتها من الكسر أو التلف.

• الصيانة والنظافة: بعد الانتهاء من العمل، امسح الفكوك بقطعة قماش جافة وناعمة، وتجنب تركها في بيئات رطبة أو مليئة بالسوائل الكثيفة.

• إزالة البطارية عند التخزين الطويل: في حال عدم استخدام الباكوليس لفترات طويلة، انزع البطارية لحماية الدائرة الإلكترونية من أي تسريب، واحتفظ به دائماً داخل صندوقه الحافظ المخصص.
