بنشر يدوى رولمان بلى 2 بوصه 61.5 مم موديل ZUPPER B

ما نعرفه من مواصفات ZUPPER المتعلقة بهذا القالب

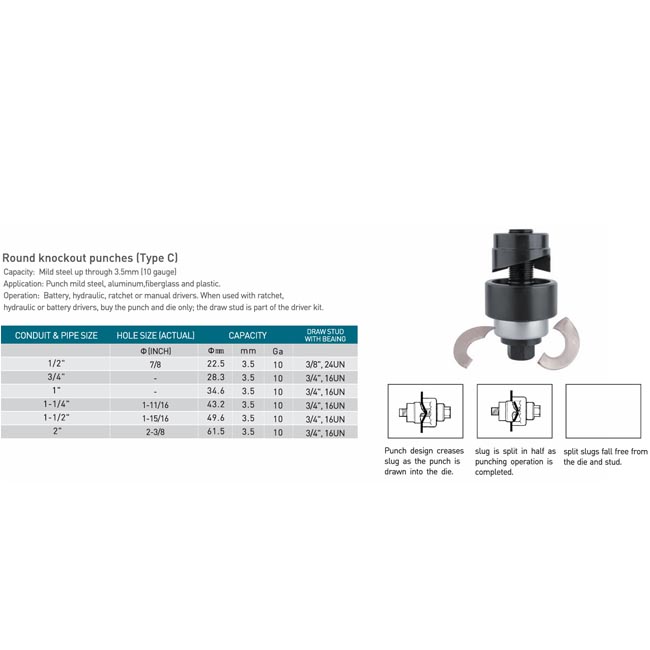

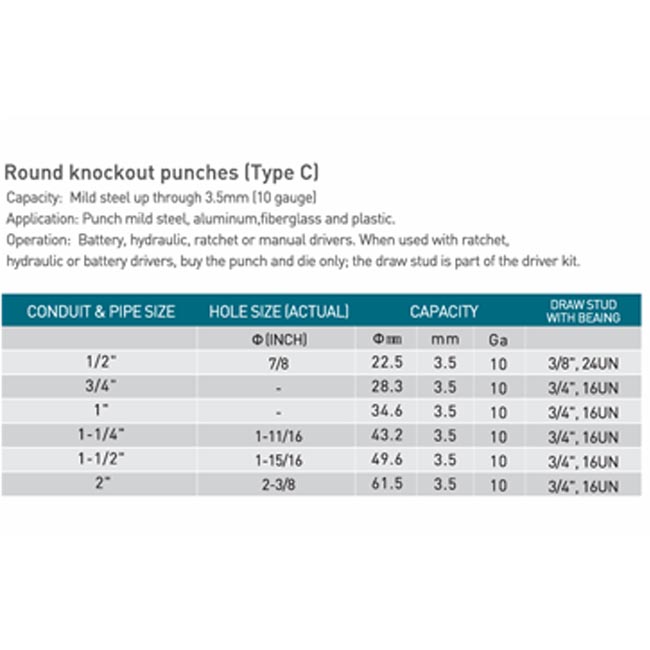

• في مواصفات أداة ZUPPER WK‑8 / WK‑8AL، يُذكر أن نطاق قوالب Round Knockout من النوع D يشمل 61.5 مم كأقصى قطر للقالب.

• في أداة ZUPPER PZ‑6AL، يُذكر ضمن “Max. Round Punch Size” أن القطر 61.5 مم يمكن تنفيذه في صلب معتدل سمكه 3.5 مم. في أداة ZUPPER TPA‑8 اليدوية، يُذكر أنّ نطاق الثقب يدعم قوالب من 22.5 مم إلى 61.5 مم في الصلب المعتدل سمكه 3.5 مم.

• في أداة HYDRAULIC / MULTIFUNCTIONAL من ZUPPER (HZ‑60UNV)، يُشار إلى أن نطاق الثقب (Punching range) ضمن القوالب يدعم من 22.5 إلى 61.5 مم في الصلب بسمك 3.5 مم.

من هذه المعلومات نستنتج أن القالب 61.5 مم (2 بوصة تقريبًا) هو من القوالب الكبيرة التي تدعمها أدوات ZUPPER اليدوية / الهيدروليكية في فئة القوالب الدائرية القياسية.

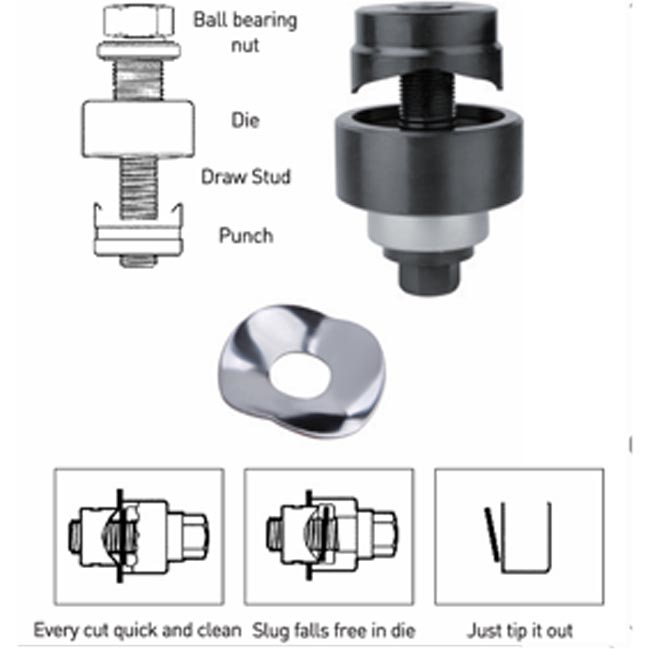

المكونات المتوقعة للقالب 61.5 مم رولمان بلي

عند استخدام هذا القالب ضمن أداة ZUPPER، ستعمل المكونات التالية:

خطوات الاستخدام للقالب 61.5 مم

إليك الطريقة المتوقعة لتشغيل هذا القالب بشكل صحيح:

1. اختيار القالب والمثقاب المناسبين
   تأكد أن كل من القالب والمثقاب هما بقطر 61.5 مم ومطابقان لبعضهما ومع الجهاز الذي تستخدمه.

2. إعداد المادة المعدنية
   علّم بدقة المكان الذي ترغب بفتحه. نظِّف السطح من الزوائد المعدنية والشوائب.

3. تركيب القالب والمثقاب مع قضيب السحب
   ضع القالب خلف اللوحة المعدنية، المثقاب أمامها، ثم أدخل قضيب السحب لربط التجميع عبر المعدن.

4. محاذاة دقيقة
   تأكَّد أن القالب والمثقاب متعامدان على سطح المادة وأنهما في نفس المحور، لتجنّب ميل أو تلف الحواف.

5. تطبيق الضغط تدريجيًا
   استخدم الأداة (يدوية أو هيدروليكية حسب طرازك). ابدأ الضغط ببطء، ثم زدّه تدريجيًا حتى يخترق المثقاب المادة ويدخل في القالب.

6. إتمام الثقب
   عندما يُكمل المثقاب حركته، يُنفّذ الثقب ويُدخل القالب القطعة المقطوعة.

7. إخراج القالب والقطعة المقطوعة
   بعد إطلاق الضغط، فكّ قضيب السحب، أزل القالب والمثقاب، وأخرج القطعة المقطوعة.

8. تنظيف الحواف والصيانة
   أزل أي بقايا أو شظايا معدنية، نظّف القالب والمثقاب، افحص الأختام والمحامل إن وُجدت، وادهنها إذا لزم الأمر.

المزايا وأهمية قالب “رولمان بلي” بهذا القطر

• وجود المحامل (رولمان بلي) يقلل من الاحتكاك أثناء الدفع، مما يجعل الأداء أسلس ويتطلب قوة أقل.

• يمكن للقالب 61.5 مم أن يفتح ثقوب كبيرة في اللوحات المعدنية، وهو مفيد لتطبيقات تتطلب مداخل أو منافذ كبيرة.

• لأنه ضمن النطاق المعترف به ضمن قوالب ZUPPER القياسية، فإن تغييره داخل المجموعة يكون أسهل.

التنبيهات والنصائح

• تأكَّد من أن سماكة المعدن لا تتجاوز قدرة القالب/الأداة — غالبًا يُستخدم القالب 61.5 مم ضمن الفولاذ بسمك حتى 3.5 مم.

• لا تطبّق الضغط دفعة مفاجئة، بل زد الضغط تدريجيًا لتجنب تلف القالب أو انكسار المعدن.

• يجب أن القالب والمثقاب نظيفان وخاليان من الشوائب المعدنية التي قد تؤثر في الدقة أو تسبب احتكاكًا زائدًا.

• احمِ نفسك: ارتدِ نظارات وقفازات أثناء العمل لتفادي الشظايا المعدنية.

• تحقق بانتظام من حالة الأختام والمحامل، واستبدلها إذا لاحظت تسريب أو تآكل.

• إذا وجدت تشققات أو تلفًا في القالب أو المثقاب، أوقف الاستخدام واستخدم بديلًا لتجنب تلف أكبر.
