باكوليس وجه مسمار عاده 40 بوصة 1000 مم دقة 0.05 مم فك طويل 140 مم ACCUD

 المواصفات الفنية الأساسية

• العلامة التجارية: أكيود (ACCUD)

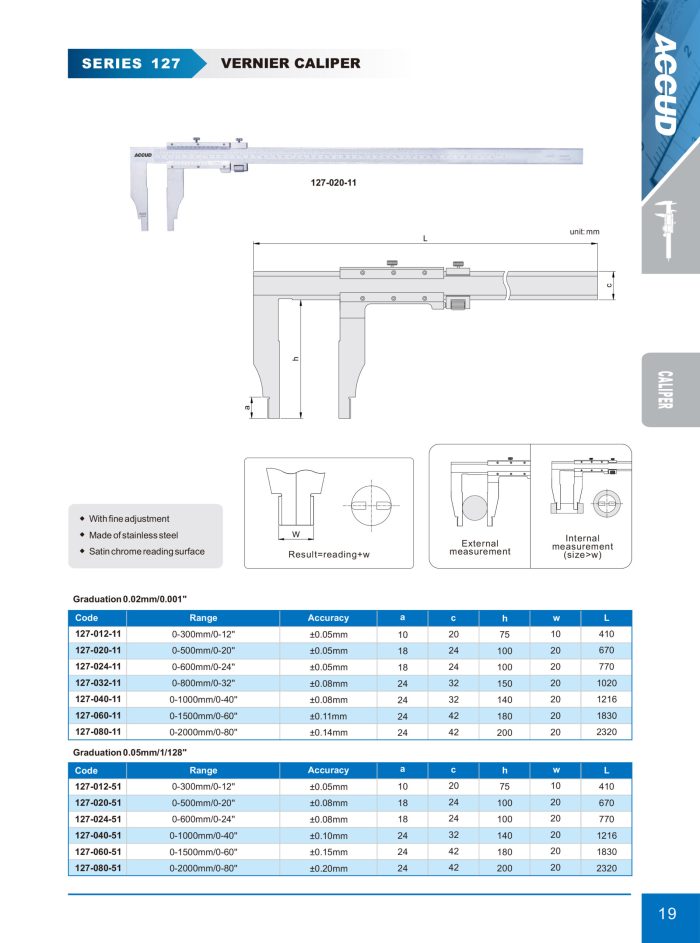

• الموديل / كود المنتج: 127-040-51 (سلسلة Series 127)

• مدى القياس: من 0 إلى 1000 مم (0 إلى 40 بوصة)

• التدريج (القرائية / Resolution): 0.05 مم (وكذلك 1/128 بوصة)

• درجة الدقة (Accuracy): $\pm 0.08$ مم (ضمن المعايير القياسية للأطوال المترية الكبيرة)

• طول الفك (Jaw Length): 140 مم (فكوك طويلة جداً للوصول للأبعاد العميقة والأقطار الواسعة)

• التصميم: بدون فكوك علوية (مصمم خصيصاً للقياسات الخارجية والأعمدة الضخمة في الصناعات الثقيلة).

 المميزات والخصائص الهندسية

• مدى قياس عملاق: يصل إلى 1 متر كامل، مما يجعله مثالياً للورش الهندسية الثقيلة، مصانع التشكيل، وقياس الأقطار والمسافات الواسعة التي تتطلب فكوكاً طويلة.

• آلية الضبط الدقيق (Fine Adjustment): مجهز بعجلة ضبط دقيق محكمة وموثوقة، وهي ضرورية جداً في هذا الحجم للتحكم بحركة الفك المتحرك بسلاسة والوصول لنقطة التلامس دون ضغط مفرط.

• خامة التصنيع: مصنّع بالكامل من الفولاذ المقاوم للصدأ (Stainless Steel) المتين والمعالج لمقاومة التآكل وتحمل ظروف التشغيل الشاقة.

• وضوح الرؤية: السطح مطلي بطبقة الكروم الساتان المضادة للانعكاس، لتسهيل قراءة التدريج بوضوح تحت إضاءة ورش العمل والصناعة.

1. طبيعة الاستخدام والخصائص

• القياسات الثقيلة والواسعة: صُممت هذه الأداة خصيصاً للورش الهندسية الكبرى، مصانع تشكيل المعادن، ومحطات الخدمة الشاقة لقياس الأقطار الخارجية الكبيرة، الأعمدة الضخمة، والمسافات الواسعة التي تتطلب أطوالاً وفكوكاً عميقة.

• بدون فكوك علوية: تخلو من الفكوك الداخلية العلوية لتعزيز أقصى درجات الصلابة والثبات للفكوك السفلية الطويلة (140 مم) أثناء تلامسها مع الأجزاء المراد قياسها.

2. خطوات القياس الصحيحة (للأحجام المترية الكبيرة)

1. التحضير والتثبيت: نظف أسطح القياس بعناية تامة. نظراً لوزن وطول الباكوليس والقطعة، يجب أن تكون قطعة العمل مستقرة وثابتة تماماً على طاولة القياس أو مرتكزة على حوامل لمنع أي اهتزاز أو انحناء.

2. الفتح المبدئي: حرر مسمار القفل ووسع الفكوك يدوياً بمسافة تقريبية أوسع قليلاً من المقاس المطلوب.

3. الضبط الدقيق (أمر إلزامي): اقترب بالفك المتحرك بحذر، واستخدم بكرة الضبط الدقيق (Fine Adjustment) حصراً للمسات الأخيرة. تجنب تماماً دفع الفك المتحرك باليد مباشرة عند الاقتراب من سطح القياس لتفادي الضغط الزائد وانحناء الفك الطويل.

4. التثبيت والقراءة: اربط مسمار القفل (Locking Screw) برفق وثبات لتأمين القراءة، ثم ارفع الباكوليس بحذر عن القطعة لقراءة النتيجة تحت إضاءة واضحة.

3. طريقة قراءة التدريج (تدريج 0.05 مم)

1. القراءة الرئيسية (المليمترات الكلية): انظر إلى مكان الصفر (0) الخاص بالورنية المتحركة على المسطرة الضخمة، وسجل المليمترات الكاملة التي تسبق الصفر مباشرة (مثلاً: 712 مم).

2. قراءة أجزاء المليمتر (الورنية): ابحث في التدريج المتحرك عن الخط الذي ينطبق تماماً ومتصل رأسياً مع أي خط في المسطرة الرئيسية.

3. الحساب: اضرب رقم الخط المنطبق في دقة الموديل (0.05 مم).

   • مثال: إذا انطبق الخط رقم 14 على الورنية، تكون القيمة الإضافية: $14 \times 0.05 = 0.70$ مم.

4. الناتج النهائي: اجمع القراءتين معاً ($712 + 0.70 = 712.70$ مم).

4. إرشادات هامة للحفاظ على الدقة

• المناولة بكلتا اليدين: نظراً لأن هذا الباكوليس يزن نسبياً وله طول كبير، احرص دائماً على حمله واستخدامه بكلتا اليدين لتوزيع الوزن ومنع سقوطه أو التواء مسطرته.

• مراعاة الحرارة: تجنب تعريض الأداة لمصادر الحرارة العالية أو أشعة الشمس المباشرة لفترات طويلة أثناء القياس لمنع التمدد الحراري للمعدن والذي يؤثر على دقة القراءة.

• التخزين والصيانة: امسح الأداة بقطعة قماش مزيتة خفيفاً لحمايتها من الرطوبة، وخزنها حصرياً في صندوقها المخصص والمبطن بعيداً عن الصدمات والأتربة.
