مكبس هيدروليك 630 مم نظام الماني ZUPPER CO-25

ما هو CO‑25

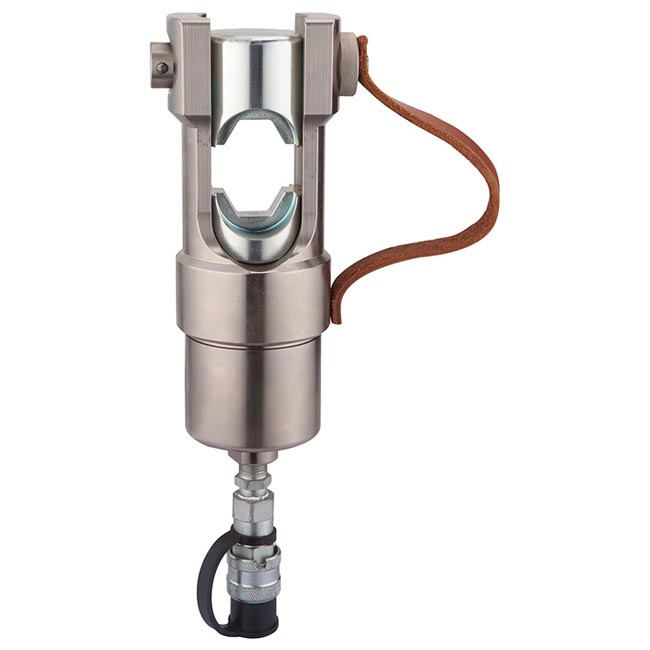

• CO‑25 هو رأس پرس هيدروليكي لتجعيد الكابلات / وصلات (Crimping Head / Crimping Tool Head) يُستخدم لضغط وتثبيت أطراف الكابلات (وَصلات لاغز من النحاس أو الألومنيوم).

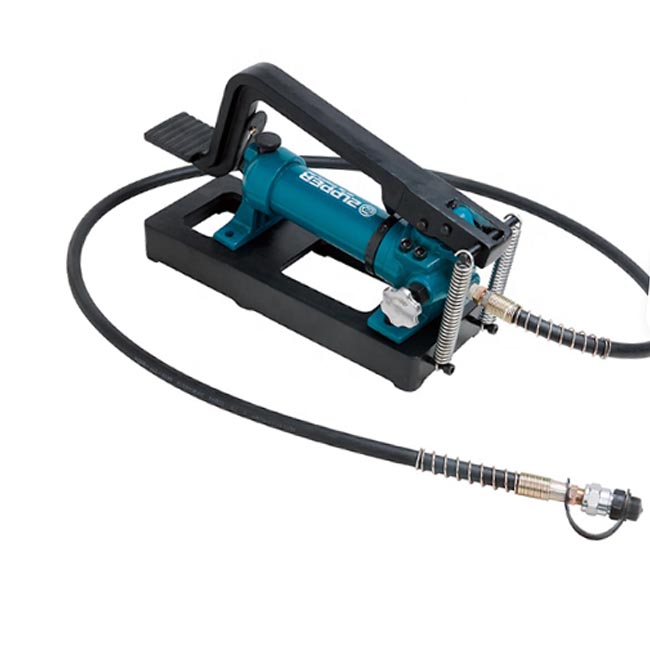

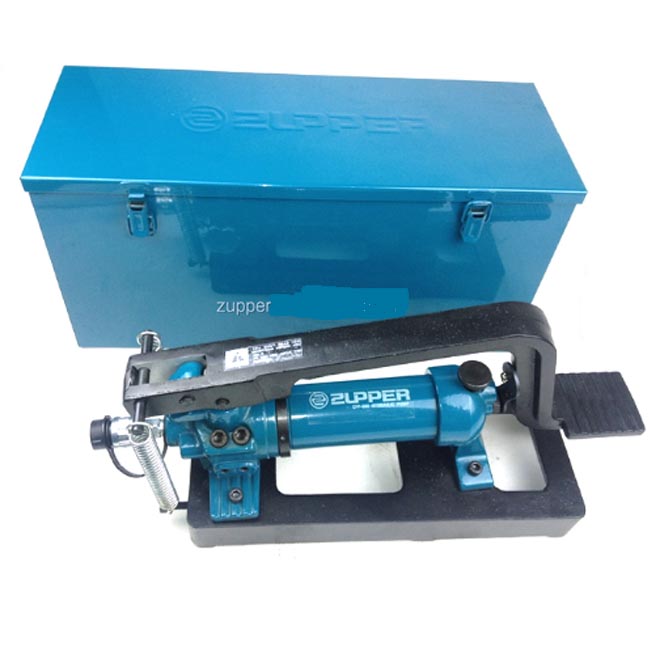

• يتم استخدامه غالبًا مع مضخة هيدروليكية خارجية (يدوية أو كهربائية) لتوفير الضغط اللازم لتجعيد الوصلات.

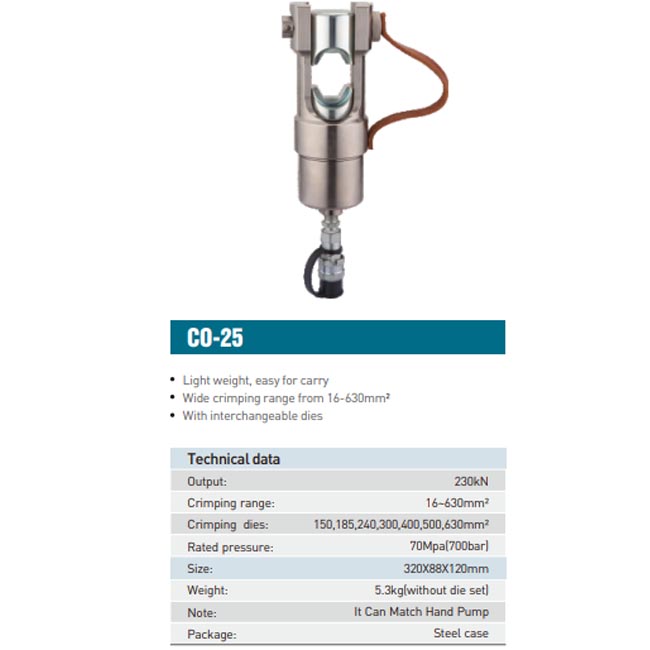

المواصفات التقنية لجهاز CO‑25

إليك أهم المواصفات التي تمّ ذكرها في مصادر عدة:

طريقة الاستخدام / التشغيل

إليك خطوات تشغيل CO‑25 بشكل صحيح:

1. اختيار اللقمة (Die) المناسبة
   من بين اللقم المرفقة اختر تلك التي تناسب مقطع الكابل أو الوصلة التي تعمل عليها (ضمن 16 إلى 630 مم²).

2. تركيب اللقمة في الرأس
   أدخل اللقمة المختارة في الرأس وقم بتثبيتها بإحكام باستخدام آلية التثبيت (مثل “pull pin” إذا كان متوفّرًا)

3. توصيل الرأس بالمضخة الهيدروليكية
   استخدم خرطوم هيدروليكي وتوصيل سريع (Quick coupling) يناسب الوصلة على الجهاز والمضخة.

4. وضع الكابل + الوصلة (اللاغز)
   أدخل الكابل بوصلة اللاغز بين وجهي اللقمة بحيث تكون في مركز التجعيد لتوزيع الضغط بالتساوي على الجوانب.

5. تشغيل الضخ تدريجيًا
   شغِّل المضخة لبدء ضخ الزيت تدريجيًا حتى تصل اللقم إلى الموضع المطلوب، ثم المرحلة النهائية للضغط الكامل.

6. مراقبة الأداء
   تأكّد من أن الضغط لا يتجاوز القدرة التصميمية للجهاز (على سبيل المثال 70 MPa). لا تواصل في الضخ بعد الوصول إلى الحد المسموح.
   إذا الجهاز يصدر صوتًا أو يصبح صعب التحريك، قد تكون وصلت إلى الحد.

7. إطلاق الضغط وإرجاع اللقمة
   بعد الانتهاء، استخدم صمام الإطلاق في المضخة لإعادة الزيت إلى الخزان، مما يجعل اللقم تنفتح وتصبح قادرة على إخراج الكابل.

8. إخراج الكابل المثبت
   بعد أن تفتح اللقمة، أخرج الكابل مع وصلة اللاغز المثبتة.

المزايا والخصائص البارزة

• قدرة ضغط عالية (230 kN) تغطي نطاقًا كبيرًا من التجميعات.

• من نطاق التجعيد من 16 إلى 630 مم²، مما يجعله مناسبًا لتطبيقات كبيرة ومتوسطة.

• وزن معقول (حوالي 5.3 كجم) نسبيًا مقارنة بالأداء المقدم.

• إمكانية تبديل اللقم بسهولة بفضل آلية التثبيت السريع (Pull Pin)

• استخدام وصلة سريعة للربط بالمضخة لتسهيل العمل الميداني.

• شكل تجعيد سداسي يعطي توزيع ضغط متوازن على الوصلة.

التحذيرات والنصائح

• لا تستخدم لقمة غير متوافقة مع مقطع الكابل، لأن ذلك قد يؤدي إلى تثبيت غير محكم أو تلف في الوصلة أو الكابل.

• لا تستمر في الضخ بعد أن تصل إلى الضغط التصميمي أو يبدأ الجهاز في التصلّب، لتجنب تلف الأجزاء الداخلية أو ضغط زائد.

• احرص على تنظيف اللقم والحشوات وتزيت النظام إذا لزم الأمر لتجنّب تسرب الزيت أو التآكل.

• لا تفكك أجزاء الجهاز الداخلية دون معرفة الخبرة الكافية، فقد تفقد الضبط.

• تأكّد من حالة اللقم بانتظام، وإذا وجود تآكل أو تشوه استبدلها لضمان جودة التجعيد.
