جهاز تحديد نقطة البداية الصفر بالساعة بقاعدة مغناطيسىه 50 مم ACCUD

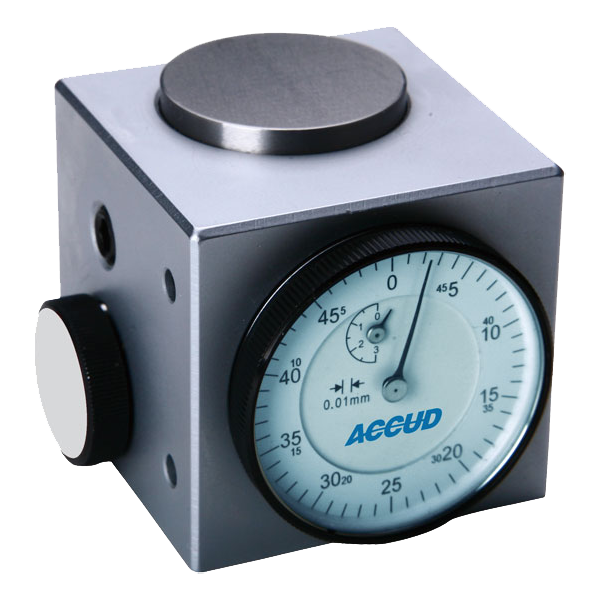

جهاز تحديد نقطة البداية (الصنافرة/الارتفاع) بالساعة مع قاعدة مغناطيسية بارتفاع 50 مم موديل ACCUD 695-050-01 (Zero Setter / Z-Axis Zero Setter) هو أداة قياس دقيقة جداً من ماركة ACCUD المتخصصة في المعدات الميكانيكية وأجهزة القياس المترولوجي. يُستخدم الجهاز لتحديد وتعديل منسوب الارتفاع ومستوى محور Z ونقطة بداية المشغولات وأدوات القطع (Tools) على ماكينات الـ CNC والفرايز الميكانيكية بدقة متناهية.

المواصفات الفنية

• العلامة التجارية: ACCUD.

• الموديل: 695-050-01.

• الارتفاع القياسي (Height): $50$ مم (الارتفاع الثابت بين القاعدة المغناطيسية وسطح اللمس عند القراءة صفر).

• دقة التكرارية (Repeatability): $\pm 0.002$ مم ($2$ ميكرون).

• دقة الساعة (Dial Graduation): $0.01$ مم.

• القاعدة: قاعدة مغناطيسية قوية تتيح التثبيت الرأسي والأفقي بثبات تام على جسم الماكينة أو الطاولة.

• سطح التلامس: قرص ملامسة مصقول بدقة ومقوى ضد التآكل والخدش لحماية السكاكين وأقلام القطع الحساسة.

المزايا

• ساعة قياس مدمجة: تتيح رؤية لحظية ودقيقة جداً عند وصول أداة القطع إلى الارتفاع القياسي ($50$ مم) بدقة $0.01$ مم.

• قاعدة مغناطيسية تثبيت قوي: تضمن عدم تحرك الجهاز أو انزلاقه أثناء ضبط القلم أو السكينة، مما يحمي الماكينة وأداة القطع.

• حماية أدوات القطع (Spring-Loaded): سطح التلامس مزود بآلية تحكم زنبركية تفادياً لكسر فصوص السيراميك أو الكربايد الحساسة عند هبوط السكينة.

• سهولة المعايرة: يمكن معايرة وتصفير الساعة بسهولة بفضل القرص المدرج المتحرك.

مجالات الاستخدام

• ضبط وإدخال أبعاد طولي/ارتفاع سكاكين القطع (Tool Length Offset) في نظام ماكينات الـ CNC (مراكز التشغيل CNC Machining Centers).

• تحديد نقطة بداية العمل على محور Z لمختلف المشغولات على ماكينات الفرايز العادية والتقبيط.
