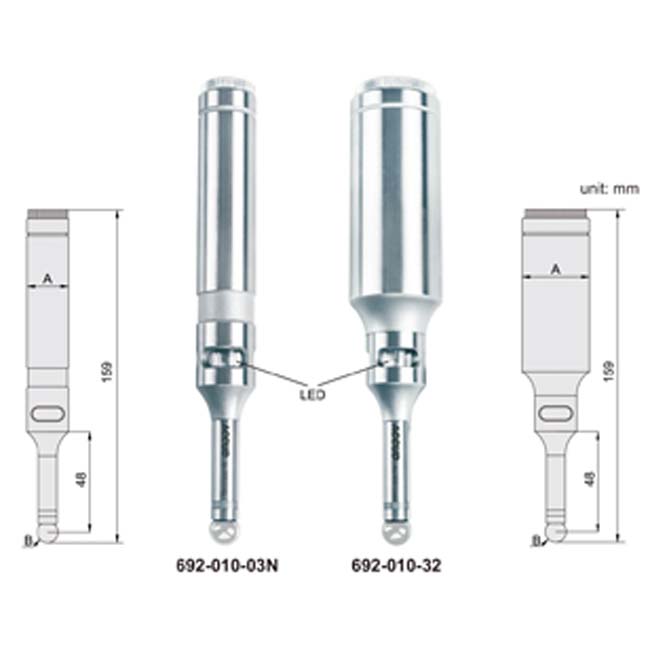

جهاز اكيود ايجاد الحواف بالصوت و الضوء 20 مم ACCUD

المواصفات الفنية

• العلامة التجارية: ACCUD.

• الموديل: 692-010-03.

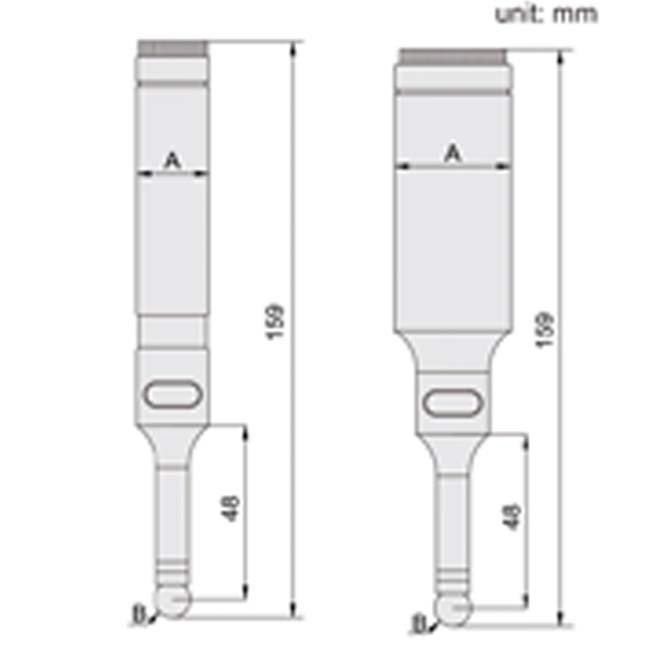

• قطر الساق (Shank Diameter): $\varnothing 20$ مم (يتم تثبيته في ظرف/كوليت الماكينة مقاس $20$ مم).

• قطر الكرة/المجس (Ball Diameter): $\varnothing 10$ مم (كرة قياس مصنوعة من الفولاذ الصلب المقاوم للتآكل أو السيراميك).

• طريقة البيان: بياني مزدوج (إشارة ضوئية أحمراء LED + تنبيه صوتي Beep) عند ملامسة حافة الشغلة.

• مصدر الطاقة: بطاريات صغيرة داخلية (تُستبدل بسهولة).

• مادة التصنيع: صلب سبائكي عالي الصلادة والمقاومة للتآكل مطلي بالكروم.

المزايا

• تنبيه مزدوج (صوت وضوء): يتيح للفني معرفة لحظة التلامس بدقة حتى لو كان مشتتاً أو يعمل في بيئة ورش ذات إضاءة خافتة أو ضوضاء عالية.

• حماية من الصدمات: كرة الشفط/المجس مصممة بمرونة معينة (Spring-loaded) تتحرك عند زيادة الضغط لتجنب كسر المجس أو إتلاف سطح قطعة العمل.

• دقة تكرارية عالية (Repeatability): توفر تحديداً دقيقاً للغاية للحواف في حدود ميكرونات بسيطة، مما يضمن دقة التشيغف والبرمجة على ماكينات الـ CNC.

• عدم الحاجة لدوران الماكينة: بخلاف أجهزة تحديد الحواف الميكانيكية التقليدية التي تتطلب دوران الماكينة، يعمل هذا الجهاز الإلكتروني والعمود ثابت تماماً.

مجالات الاستخدام

• تحديد نقطة الصفر (Zeroing / Work Coordinate System) لشغلات الماكينات على الفرايز العادية وماكينات الـ CNC.

• قياس وتحديد المسافات وأعماق الحواف في الورش الميكانيكية ومصانع القوالب (Molds & Dies).
