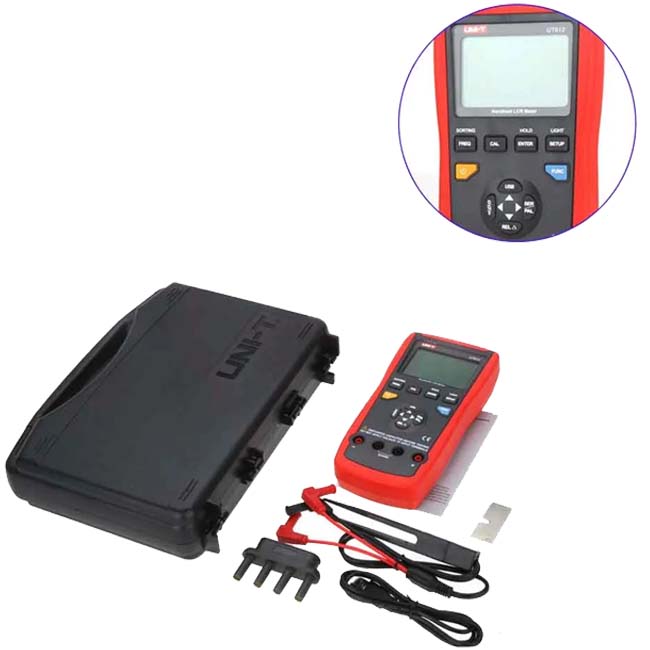

جهاز قياس سرعه الدوران بالليزر تاكوميتر يوني تي UNI-T UT612

• مقياس رقمي من نوع LCR (مقاومة – حث – سعة)، يُستخدم لقياس القيم الكهربائية للمكثفات، والمحثات، والمقاومات، بالإضافة إلى خصائص إضافية مثل معامل الجودة (Q)، الخسارة (D)، الزاوية (θ)، ومقاومة التيار المستمر (DCR).

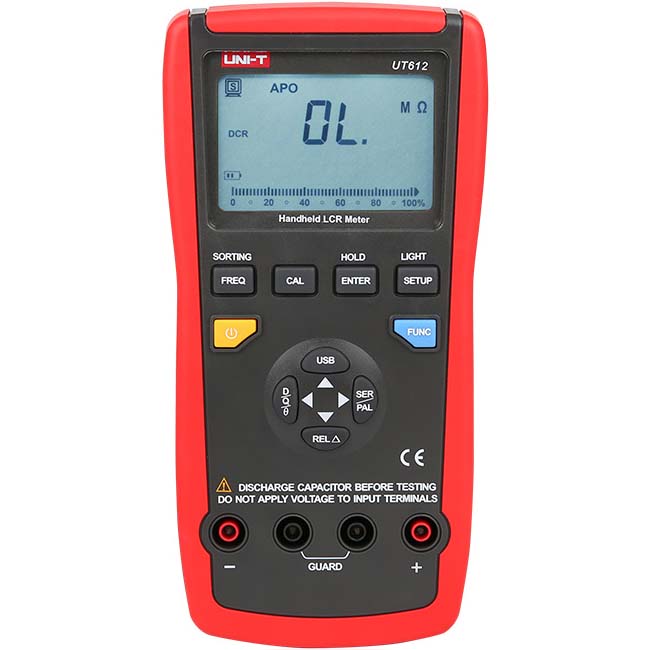

• يحتوي على عرض مزدوج (شاشة رئيسية + شاشة ثانوية) لعرض القيم الأساسية والثانوية في نفس الوقت.

• يدعم الاتصال بـ الحاسوب عبر منفذ USB لتسجيل البيانات أو مراقبتها في الوقت الحقيقي.

• يقدم عدة ترددات للاختبار (في الوضع الذي يستخدم التيار المتردد) مثل 100 Hz، 120 Hz، 1 kHz، 10 kHz، و100 kHz.

خطوات استخدام الجهاز لإجراء قياسات:

1. الإعداد والفحص الأولي

   • تأكَّد أن المكوِّن الذي تريد قياسه مفصول عن أي دائرة وأنه مفَرَّغ (خصوصًا المكثفات).

   • شغّل الجهاز.

   • إذا أردت تشغيل الإضاءة الخلفية، اضغط زر LIGHT مطولًا.

2. اختيار الوضع التلقائي أو اليدوي

   • في الوضع Auto LCR، يكتشف الجهاز تلقائيًا ما إذا كان المكوِّن هو L أو C أو R ويختار الوضع الأنسب (متسلسل أو متوازي).

   • إذا رغبت في تحكّم يدوي، يمكنك اختيار الوضع (L/C/R) أو تحديد ما إذا كان القياس في التوصيل Series (متسلسل) أو Parallel (متوازي).

3. اختيار تردد الاختبار

   • يوفّر الجهاز عدة ترددات للاختيار (100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz).

   • اختر التردد المناسب بناءً على نوع وخصائص المكوّن للحصول على دقة أفضل.

4. إجراء القياس

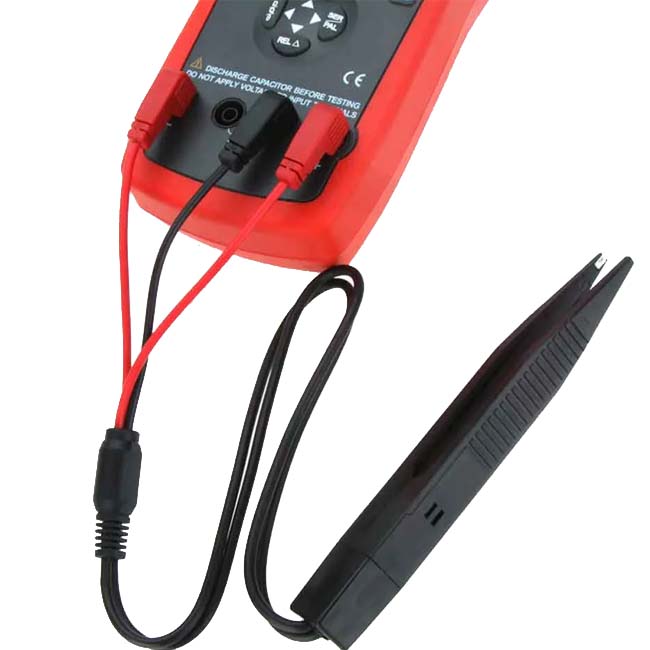

   • وصل أطراف المكوِّن بأطراف القياس في الجهاز (قد تتوفَّر كليبات SMD أو أسلاك اختباريّة).

   • اقرأ القيمة الأساسية (L أو C أو R) على الشاشة الرئيسية، والقيم الثانوية (مثل Q، D، θ أو ESR) على الشاشة الثانوية إذا كانت متوفرة.

   • استخدم زر HOLD إذا أردت تثبيت القياس على الشاشة لقراءته بعد فصل المكوّن.

   • إذا لاحظت تأثيرات غير مرغوبة من الأسلاك أو التوصيل، استخدم خيار CAL – معايرة Open / Short لإلغاء هذه التأثيرات قبل القياس.

5. الاتصال بالحاسوب (اختياري)

   • أدخل الجهاز في وضع USB باستخدام زر خاص.

   • وصل كابل USB من الجهاز إلى الحاسوب، واستخدم البرنامج المرفق أو أي برنامج متوافق لقراءة وتسجيل البيانات.

   • إيقاف التشغيل التلقائي

   • الجهاز يحتوي على ميزة الإيقاف التلقائي (Auto Power Off) بعد فترة من عدم الاستخدام لتوفير الطاقة.
