سياسه الشحن
- يتم تعبئه وتغليف المنتجات بواسطه فريق عالم العدد
- يتم التواصل مع العميل من خلال الواتس اب لتاكيد الطلب
- يتم حساب تكلفه الشحن بناءا علي حجم ووزن المنتج
Sold out
دليل بنشر صغير ZUPPER
السعر:
656 EGP
الأسعار غير شامله ضريبه القيمه المضافه
الأسعار تشمل ضريبة القيمة المضافة
غير متوفر في المخزون
ما هو “دليل بنشر صغير ZUPPER”
-
هو قالب (Die) أو مثقاب (Punch / Driver) يُركَّب في أداة الثقب الهيدروليكية من ZUPPER، ويُستخدم لعمل فتحات دقيقة في الصفائح المعدنية أو الموصلات.
-
“صغير” هنا تعني أنه أقل قطرًا أو سمكًا من القوالب الكبيرة، يُستخدم لفتحات صغيرة.
-
غالبًا ما يأتي ضمن مجموعة قوالب بمقاسات دائرية (Type D) في أدوات مثل ZUPPER WK‑8 / WK‑8AL التي تدعم القوالب 22.5، 28.3، 34.6، 43.2، 49.6، 61.5 مم.
-
في بعض المجموعات، يكون رأس الأداة قابل للدوران (360° أو 180° + 360°) لملاءمة العمل في الأماكن الضيقة.
مواصفات نموذجية قد تجدها في دليل بنشر صغير ZUPPER
إليك بعض المواصفات النموذجية التي قد تراها أو تتأكد منها:
| البُعد / الخاصية | القيمة المحتملة أو الموصى بها |
|---|---|
| قوة الثقب (Punching Force) | قد تكون مثلاً 70 kN في أدوات مثل WK‑8AL |
| السكتة (Stroke) | حوالي 25 مم تقريبًا في مثال WK‑8AL |
| الأقطار المدعومة للقوالب الصغيرة | من Φ22.5 مم إلى Φ61.5 مم في مجموعة القوالب القياسية لـ WK‑8AL |
| الوزن الصافي للقالب أو الأداة | في مثال WK‑8AL: حوالي 2.1 كجم بدون العلبة والملحقات |
| التدوير / الاتجاه | رأس قابل للدوران 360° أو رأس زاوية (Right-Angle) في بعض النماذج لتسهيل الوصول في الأماكن المحدودة |
طريقة الاستخدام (استخدام دليل / بنشر صغير ZUPPER)
إليك خطوات تشغيله واستخدامه:
-
اختيار القالب المناسب (Die / Punch)
اختر القالب الصغير الذي يناسب قطر الفتحة التي تريدها (على سبيل المثال 22.5 مم أو 28.3 مم في أدوات صغيرة). -

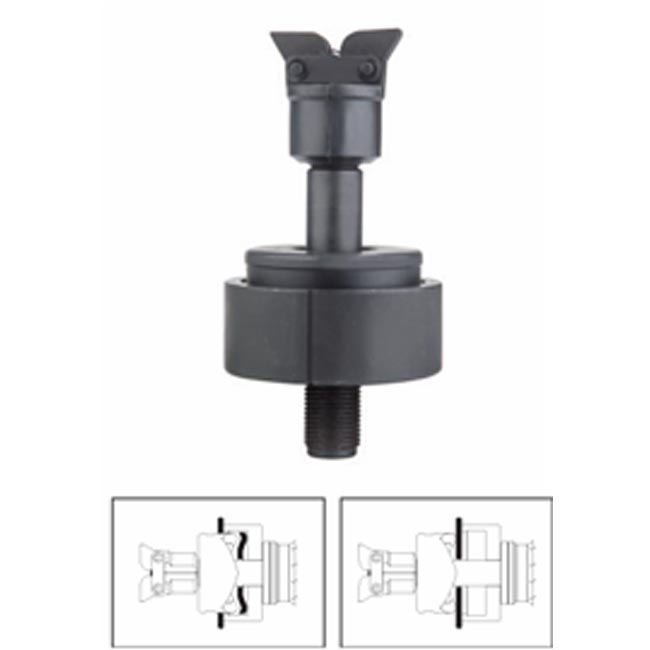

تركيب القالب والمثقاب (Punch & Die Assembly)
ضع القالب على جهة اللوحة المعدنية، وضع المثقاب من الجهة المقابلة، وثبّتهما باستخدام قضيب السحب (Draw Stud) أو المسمار المناسب. -
محاذاة القالب مع مكان الثقب
تأكد أن القالب مستقيم ومُوجه صحيحًا إلى النقطة التي تريد أن تفتح فيها الفتحة. -
تطبيق الضغط تدريجيًا
استخدم الجهاز الهيدروليكي (يدوي أو مضخة) وابدأ بضغط خفيف، ثم زد الضغط حتى يتم اختراق المعدن. -
إكمال الفتحة
يضغط الجهاز القالب والمثقاب عبر المعدن حتى يكمل الثقب. -
إخراج القالب والقطعة المقطوعة
عند الانتهاء، استخدم صمام التفريغ لتفريغ الضغط، ثم فكّ القالب والمثقاب وأخرج القطعة المربعة أو الدائرية. -
تنظيف الفتحة والقالب
أزل أي زوائد معدنية أو نشارة، ونظف القالب من الشوائب للحفاظ عليه.
شركة زوبر zupper
توفر الشركة بمساعدة أجهزة الكمبيوتر الحديثة التصميم والإنتاج بإمكانيات كبيرة، ويضمن التطوير المتواصل لمجموعة منتجات الشركة مجموعة من الموظفين المتميزين، تنتج الشركة العديد من العدد اليدوية ذات الجودة العالية مثل مكابس الترامل ومقصات كابلات هيدروليك وبنشر يدوى رولمان بلى وتتطلع الشركة إلى مزيد من الناجح.
