زوايا لحام اكيود ACCUD

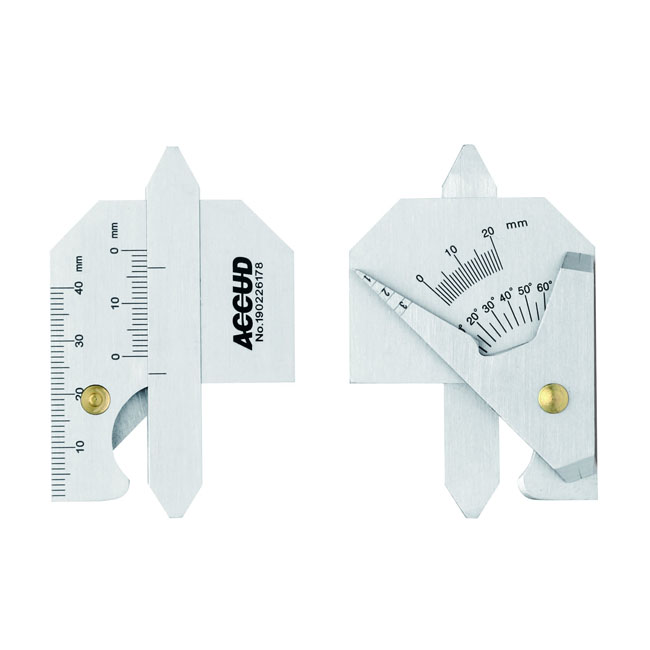

مقياس زاوية وسمك اللحام المدمج (Welding Gauge) من ACCUD موديل 974-013-01 هو أداة فحص ميكانيكية دقيقة وخفيفة الجيب تُستخدم لقياس زوايا التجهيز وسمك درزة اللحام الزاوي والتخويق.

المواصفات الفنية

• كود الموديل: 974-013-01

• نطاق قياس ارتفاع درزة اللحام (Crown height): 0 – 15 مم (دقة التدرج: 0.1 مم / نسبة الخطأ: ±0.1 مم)

• نطاق قياس سمك اللحام الزاوي (Fillet throat size): 0 – 20 مم (دقة التدرج: 0.1 مم / نسبة الخطأ: ±0.1 مم)

• نطاق قياس زاوية الشطف والتجهيز (Bevel angle): 0° – 60° (دقة التدرج: 5° / نسبة الخطأ: ±1°)

• قياس الفجوات والخلوصات (Gap size): 0.5 – 5 مم

• المادة: مصنوعة من الصلب المقاوم للصدأ (Stainless Steel) عالي الجودة.

المزايا

• حجم مدمج خفيف: تصميم مسطح وسهل الحمل في الجيب مخصص للفحص السريع والموقعي.

• دقة تدرج عالية (0.1 مم): توفر دقة عالية جداً مقارنة بمقاييس اللحام التقليدية القياسية.

• طباعة وتحفير ليزري: علامات التدريج محفورة بالليزر بوضوح لتسهيل القراءة وتفادي الانمحاء مع الزيوت والاحتكاك.

• مقبض وبرغي تثبيت: مزودة ببرغي تثبيت برنزي محكم لتأمين المؤشرات عند أخذ القياسات في الأماكن ذات الرؤية الصعبة.

مجالات الاستخدام

• فحص أبعاد جودة وصلات اللحام والوصلات الزاوية (Fillet Welds).

• قياس زاوية الشطف وتجهيز حواف الألواح المعدنية قبل عملية اللحام.

• قياس اتساع الفجوة بين الألواح والمواسير (Root gap inspection).

• مراقبة الجودة والتدقيق (QA/QC) لدى مهندسي ومفتشي اللحام في الورش والمواقع الإنشائية.

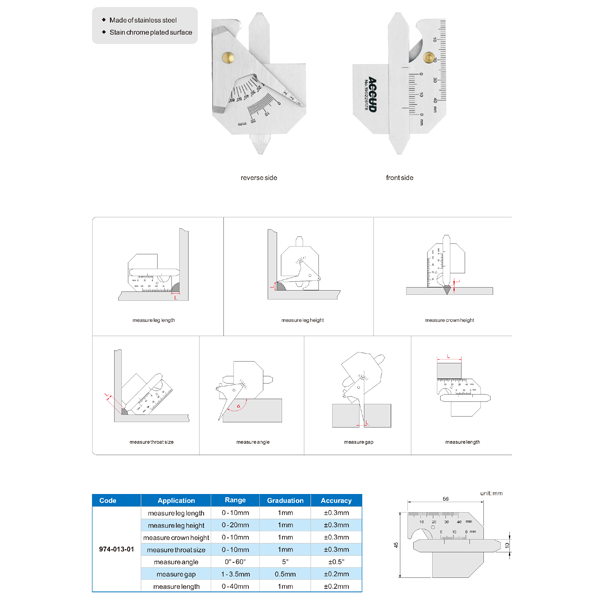

طريقة الاستخدام والملاحظات

• طريقة القياس: يتم ثبيت قاعدة الأداة بشكل مسطح على المشغولة، ثم تحريك الساق المنزلقة أو مؤشر الزاوية لتلامس نقطة اللحام المطلوبة وقراءة القيمة مباشرة.

• التثبيت: استخدم برغي التثبيت عند أخذ القراءات من الزوايا الضيقة لقراءتها بعد سحب الأداة.

• الصيانة: يُنصح بتنظيفها وتجفيفها من الشحوم والأتربة بعد العمل وتخزينها في غلاف محمي لضمان استمرار دقة الحواف.
