زواية قياس لحام اكيود ACCUD

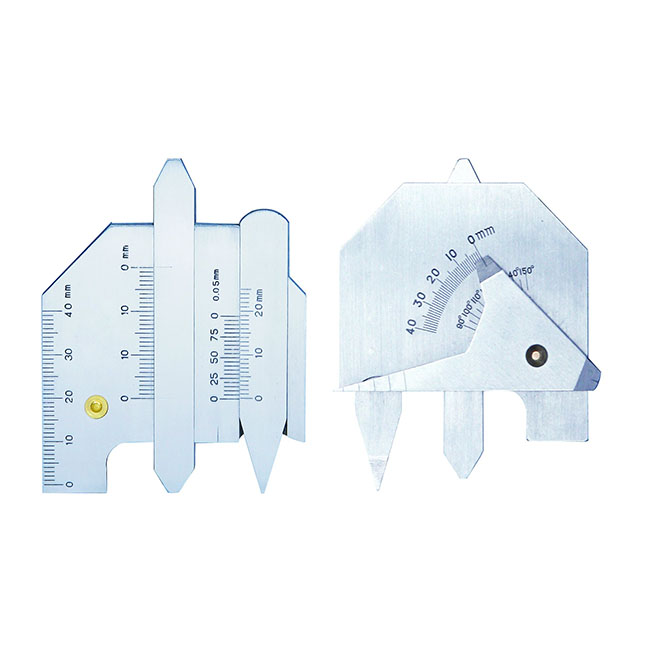

زاوية قياس اللحام متعددة الاستخدامات من ACCUD موديل 973-014-01 (الشهيرة باسم Bridge Cam Gauge) هي أداة فحص ميكانيكية شاملة تُستخدم لفحص واختبار أبعاد وصلات اللحام والوصلات التراكبية والتراكبية في الأنابيب والمنشآت المعدنية بدقة عالية.

المواصفات الفنية

• كود الموديل: 973-014-01

• نطاق قياس ارتفاع درزة اللحام (Seam reinforcement): 0 – 25 مم (دقة التدريج: 1 مم / نسبة الخطأ: ±0.5 مم)

• نطاق قياس طول ساق اللحام الزاوي (Fillet leg length): 0 – 25 مم (دقة التدريج: 1 مم / نسبة الخطأ: ±0.5 مم)

• نطاق قياس سمك اللحام الزاوي (Fillet throat size): 0 – 20 مم (دقة التدريج: 1 مم / نسبة الخطأ: ±0.5 مم)

• قياس عمق التخويق/القطع الزائد (Undercut depth): 0 – 2 مم (دقة التدريج: 1 مم / نسبة الخطأ: ±0.5 مم)

• قياس عدم المحاذاة الداخلية (Internal misalignment): 0 – 25 مم (دقة التدريج: 1 مم / نسبة الخطأ: ±0.5 مم)

• زاوية تجهيز حواف الشطف (Bevel angle): 0° – 60° (دقة التدريج: 5° / نسبة الخطأ: ±1°)

• المادة: صلب مقاوم للصدأ (Stainless Steel) مع تشطيب مطفي يقلل الانعكاسات الضوئية.

المزايا

• قياس شامل متعدد الوظائف: تسمح بإجراء 6 قياسات أساسية مختلفة لوصلات اللحام بأداة واحدة مدمجة.

• تدريج حفر ليزري: علامات وتدريجات القياس محفورة بوضوح بالليزر بالمليمتر والبوصة لسهولة القراءة وعدم الانمحاء مع الاستخدام اليدوي.

• برغي قفل محكم: مزودة ببرغي قفل لتثبيت المنزلق عند أخذ القراءات في الزوايا الصعبة أو الأماكن ذات الرؤية المحدودة.

• متانة عالية: هيكل صلب قوي مقاوم للصدأ والتآكل للعمل في بيئات الورش الثقيلة والمصانع ومواقع البناء.

مجالات الاستخدام

• فحص واختبار أبعاد جودة وصلات اللحام في هياكل المباني والجسور والخزانات.

• مراقبة واختبار عدم محاذاة الأنابيب والمواسير قبل وبعد اللحام (Pipe Misalignment).

• قياس عمق التآكل والتخويق (Undercut) عند حواف اللحام.

• اختبار زوايا تجهيز وشطف حواف الألواح المجهزة للحام (Bevel Angle Inspection).

• مراقبة الجودة (QA/QC) لدى مفتشي ومصممي وصلات اللحام والمهندسين.

طريقة الاستخدام والملاحظات

• القياس: ضَع قاعدة الأداة بشكل مسطح ومحكم على السطح المعدني، ثم حرك المنزلق أو المؤشر الخاص بالوظيفة المراد فحصها حتى يلامس نقطة اللحام واقرأ النتيجة على التدريج.

• التثبيت: استخدم برغي القفل لتثبيت المؤشر قبل سحب الأداة عند أخذ القياسات من الأماكن الضيقة.

• الصيانة: يُنصح بتنظيف الأداة من الزيوت وغبار اللحام بعد كل استخدام وتخزينها في غلاف يحمي الأطراف من الصدمات.
